Thermokoppels
Een thermokoppel is een type temperatuursensor die gebruik maakt van het Seebeck-effect. Het Seebeck-effect is een fenomeen waarbij een temperatuurverschil tussen twee ongelijksoortige elektrische geleiders of halfgeleiders een spanningsverschil tussen de twee stoffen veroorzaakt.
Dit thermo-elektrische effect wekt een spanning op waarmee het voor meetinstrumenten mogelijk is om de temperatuur af te leiden.
- 7 varianten op voorraad
- Vandaag besteld, dezelfde dag verstuurd
- Maatwerk mogelijk
- info@rokoma.com
- +31(0)40 - 226 56 55

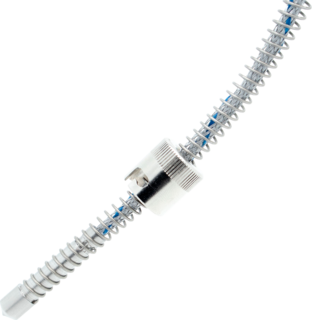

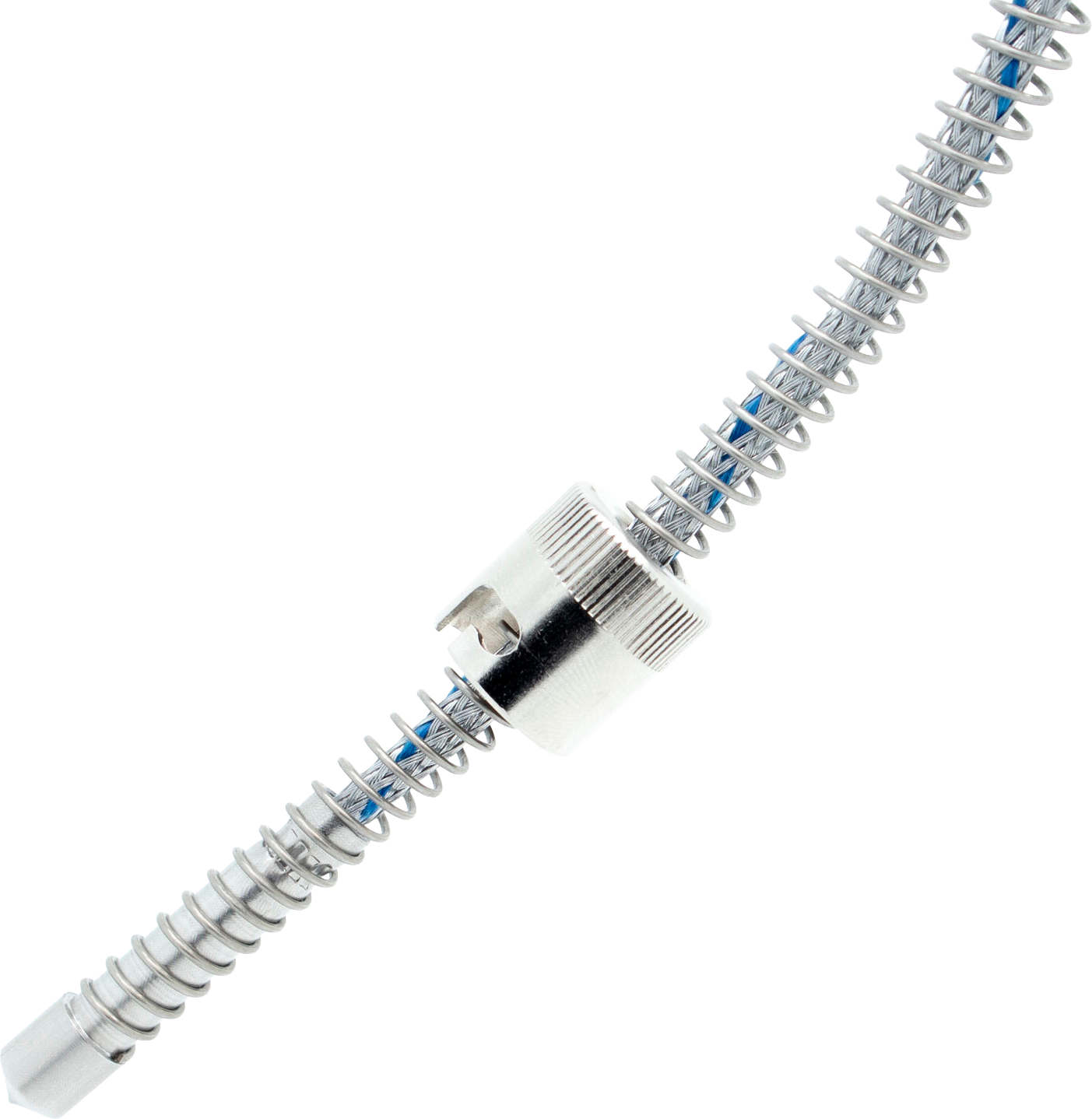

Bajonet Thermokoppel
Een bajonet thermokoppel is een type temperatuurgevoelige sensor die gebruikt wordt om de temperatuur te meten. Het thermokoppel bestaat uit twee verschillende metalen die aan de uiteinden met elkaar zijn verbonden, wat een spanningsverschil veroorzaakt afhankelijk van de temperatuur. Dit spanningsverschil wordt dan gebruikt om de temperatuur te bepalen.
Wat "bajonet" specifiek betekent in dit geval, is de connector die wordt gebruikt om het thermokoppel aan te sluiten op meetapparatuur. Een bajonetconnector heeft meestal een vergrendelsysteem, zodat de sensor stevig en veilig op zijn plaats blijft zitten, zonder dat er losse verbindingen of slechte contacten ontstaan.
Bajonet thermokoppels worden vaak gebruikt in industriële toepassingen waarbij een betrouwbare en stabiele temperatuurmeting nodig is, zoals in ovens, motoren of andere verwarmde systemen.
Standaard Bajonet Thermokoppel
| Tip: | Ø 6mm of Ø 8mm |
| Tip Lengte: | 12mm |
| Tiphoek: | 118° |
| Max. temperatuur: | 400°C |
| Kabellengte | 2000mm - 3000mm |
| Type: | Fe-Cuni (J) |
Maatwerk mogelijkheden
Het is ook mogelijk om een bajonet thermokoppel op maat te laten produceren. U heeft dan diverse opties om een bajonet thermokoppel samen te stellen:
- Type J, K, L of PT100;
- Ø Tip (D1); (mogelijk diameter 3,8mm, 5mm, 6,5mm, 10mm)
- Tiphoek standaard 118 (ook mogelijk 180° of halfrond)
- Lengte tip (L1);
- Lengte drukveer (standaard 195mm);
- Lengte thermokabel (L).

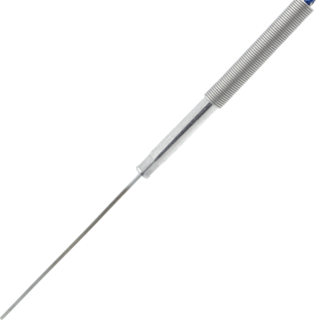

Flexibel Thermokoppel
Flexibele thermokoppels zijn ideaal voor toepassingen in machines of systemen waar beperkte ruimte voor montage beschikbaar is. Dankzij hun flexibiliteit kunnen ze eenvoudig op moeilijk bereikbare plekken worden geïnstalleerd, wat ze uitermate geschikt maakt voor complexe toepassingen, zoals in matrijzen of andere krappe omgevingen. De flexibele eigenschappen zorgen ervoor dat het thermokoppel zich aanpast aan de vorm van de ruimte, wat installatie vergemakkelijkt.
Dit type thermokoppel is een populaire keuze in diverse industriële toepassingen waarbij nauwkeurige temperatuurmetingen noodzakelijk zijn, maar de ruimte voor installatie beperkt is.
Wij bieden een breed assortiment flexibele thermokoppels die direct uit voorraad leverbaar zijn. Deze zijn eenvoudig en snel te bestellen via onze webshop, zodat je snel de juiste oplossing in handen hebt voor jouw specifieke situatie.
Standaard Flexibel Thermokoppel
| Tip: | Ø 1,5mm |
| Tiplengte: | 90mm, 150mm of 240mm |
| Max. temperatuur Tip: | 800°C |
| Max. temperatuur Overgangsstuk: | 200°C |
| Kabellengte | 2000mm |
| Type: | Fe-Cuni (J) |
Maatwerk mogelijkheden
Het is ook mogelijk om een flexibel thermokoppel op maat te laten produceren. U heeft dan diverse opties om een bajonet thermokoppel samen te stellen:
- Type J, K, L of PT100;
- Ø Tip (D1); (ook mogelijk in diameter 1mm of 2mm)
- Lengte tip (L);
- Lengte thermokabel (L1).

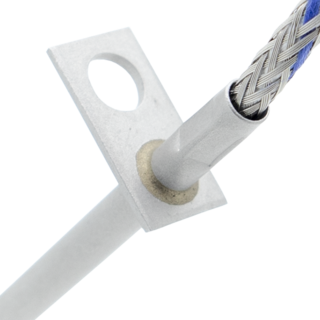

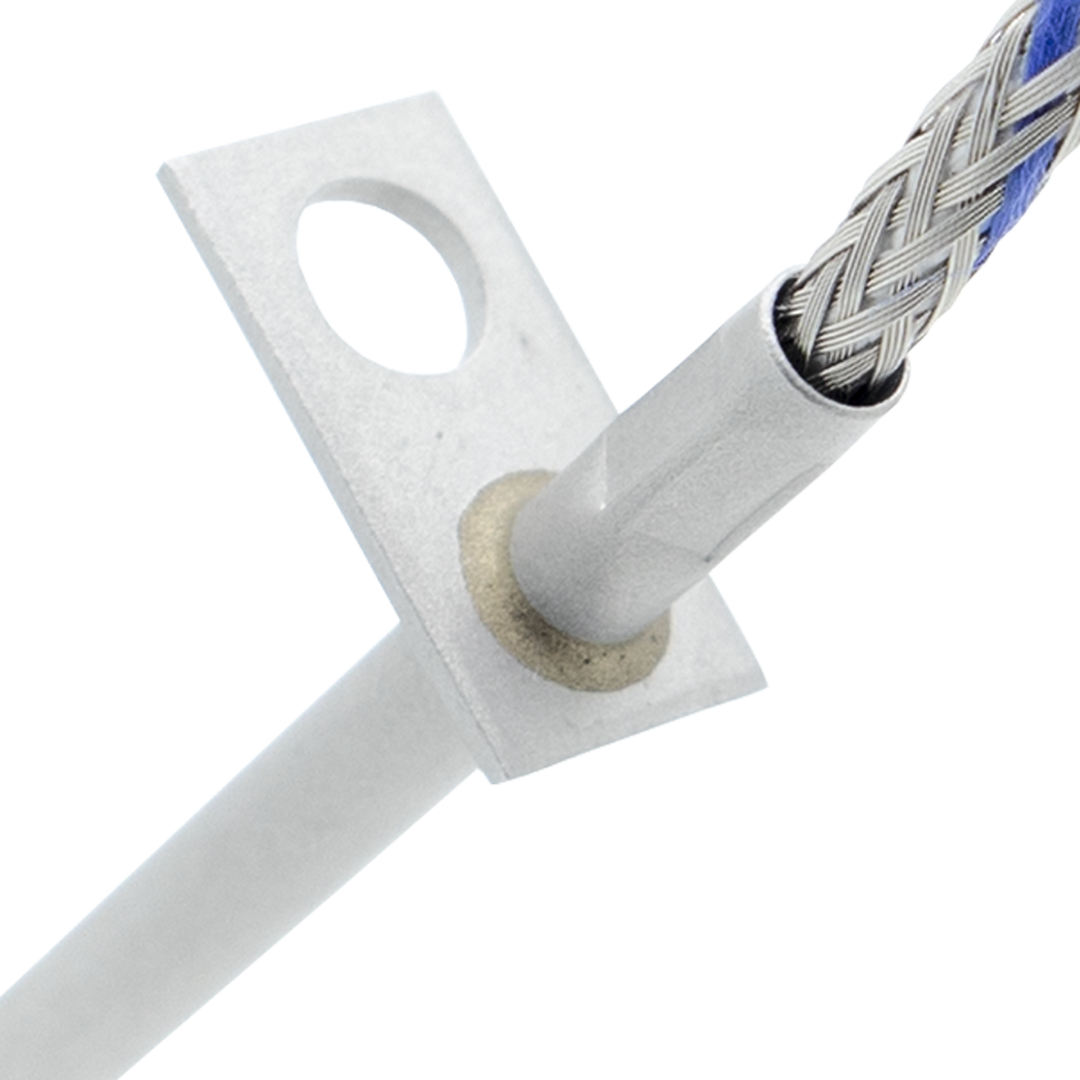

Thermokoppel met montagestrip
Thermokoppels met een montagestrip worden veel gebruikt in productieprocessen en machineopstellingen waar vibraties een rol spelen. De montagestrip zorgt ervoor dat het thermokoppel stevig op zijn plaats blijft zitten, zelfs onder omstandigheden waarin beweging of trillingen optreden. Dit maakt dit type thermokoppel bijzonder geschikt voor veeleisende toepassingen, zoals spuitgietprocessen, extrusieprocessen en andere industriële omgevingen.
Dankzij de betrouwbare bevestiging van de montagestrip kunnen deze thermokoppels nauwkeurige temperatuurmetingen uitvoeren, zelfs in situaties met constante vibratie. Dit verhoogt de precisie en stabiliteit van je processen.
Wij hebben een breed assortiment thermokoppels met montagestrip standaard op voorraad. Deze thermokoppels zijn direct te bestellen via onze webshop, zodat je snel de juiste oplossing hebt voor jouw specifieke behoeften.
Standaard thermokoppel met montagestrip
| Tip: | Ø 3,5mm |
| Tiplengte (L1): | 40mm |
| Max. temperatuur: | 400°C |
| Kabellengte (L2) | 2000mm |
| Type: | Fe-Cuni (J) |
Maatwerk mogelijkheden thermokoppel met montagestrip
Het is ook mogelijk om een thermokoppel met montagestrip op maat te laten produceren. U heeft dan diverse opties om een bajonet thermokoppel samen te stellen:
- Type J, K, L of PT100;
- Lengte tip (L1);
- Lengte thermokabel (L2).

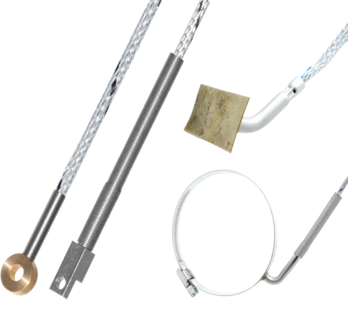

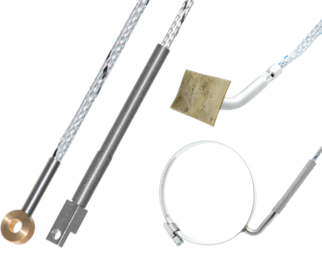

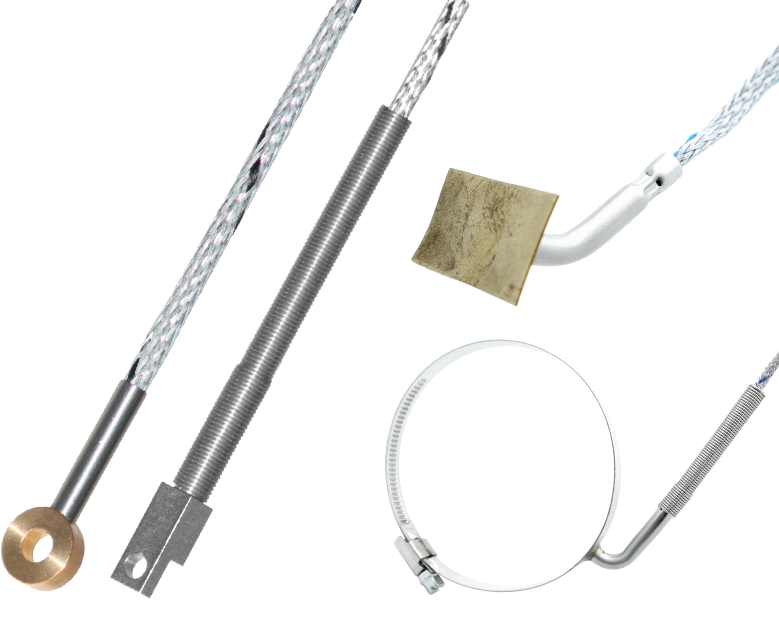

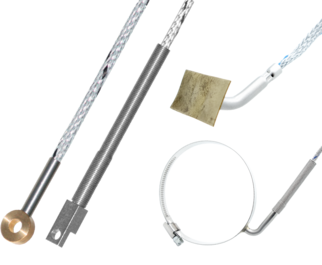

Oppervlakte thermokoppels
-
Haaks thermokoppel
Het haakse thermokoppel heeft een rechte hoek en is ideaal voor toepassingen waar een nauwkeurige meting vereist is op moeilijk bereikbare plaatsen. Door de hoek wordt de sensor optimaal gepositioneerd voor betrouwbare resultaten. -
Opschroef thermokoppel (midden)
Het opschroef thermokoppel heeft een schijfvormig ontwerp met een oog waarmee het eenvoudig met een schroef of bout kan worden vastgezet. Dit maakt het ideaal voor toepassingen waar een stevige bevestiging op een oppervlak vereist is voor betrouwbare temperatuurmetingen. -
Onderleg thermokoppel (rechts)
Dit thermokoppel wordt direct onder een object geplaatst voor temperatuurbewaking van de onderkant. Het is perfect voor vlakke oppervlakken waar de temperatuur nauwkeurig gemeten moet worden zonder de omgeving te verstoren. -
Spanband thermokoppels
Spanband thermokoppels worden vaak gebruikt om de temperatuur te meten van cilindrische objecten, zoals leidingwerk of extrusiecilinders. Dankzij de verstelbare spanband kunnen ze eenvoudig rondom het object worden bevestigd, waardoor ze ideaal zijn voor het meten van de temperatuur op oppervlakken die moeilijk toegankelijk zijn met andere typen sensoren.
