Mengspuitneuzen
Nauwkeurigere toleranties en betere oppervlaktekwaliteit van de kunststof onderdelen zorgen voor minder afkeur. Een homogene kleurverdeling zorgt voor streepvrije producten en verlaagt de kosten per batch.
-
Type XMD
-
Type FMD

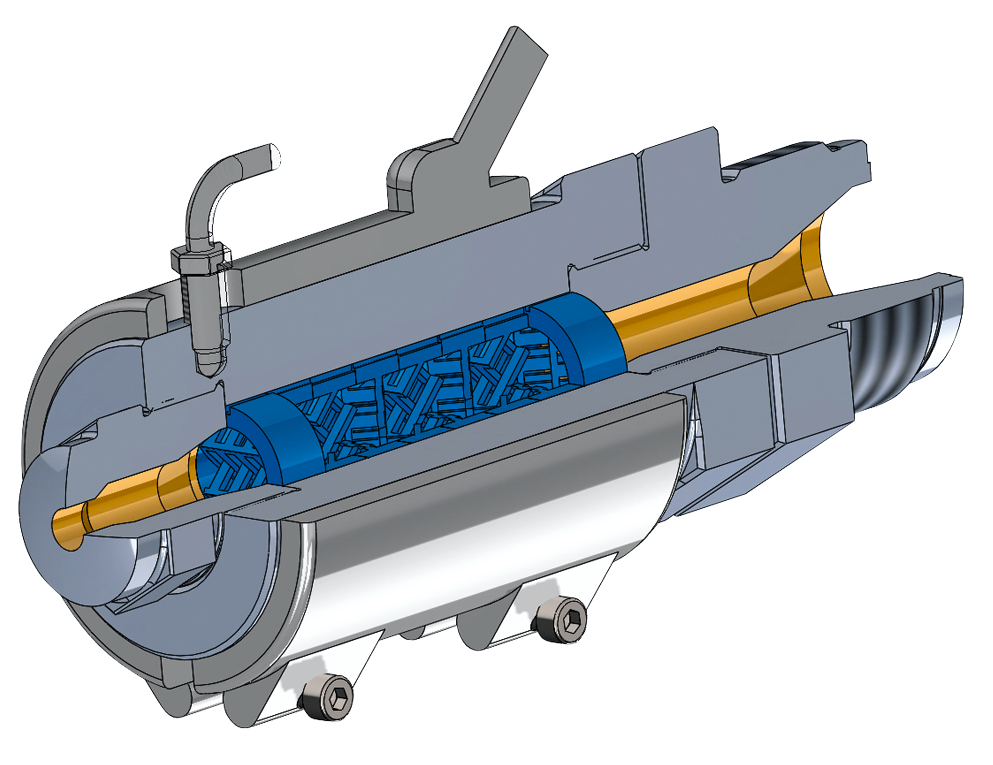

Type XMD
Homogenisatie door continue verdeling en samenvoeging van de deel-smeltstromen
Hoge kwaliteit kunststof onderdelen vereisen een thermisch homogene smelt.
Voor hoogwaardige kunststofonderdelen is een thermisch homogene smelt essentieel. Regelmatige homogeniteit van additieven zoals vlamvertragers en UV-stabilisatoren is ook belangrijk voor kwaliteit. Mengspuitneus type XMD bespaart kleur- en additievenkosten door hoge mengcapaciteit.
Statische mixer type XM
De statische mixer type XM bestaat uit 8 elementen met speciaal gerangschikte staven voor optimale homogenisatie van de smelt. De elementen zijn via pin-groefverbindingen samengevoegd om een compleet mengsysteem te vormen. Door de smeltstroom herhaaldelijk te verdelen en samen te voegen, wordt een optimale homogeniteit bereikt, rekening houdend met het materiaal, de smeltindex, de volumestroom en drukomstandigheden.
Meer info
+ Functies
- meestal 8 mengelementen (anders mogelijk).
- Volledig demontabel → eenvoudig schoon te maken.
- Eenvoudige montage/demontage dankzij pen-/groefverbinding.
- Mondstuk wordt doorgaans geleverd inclusief verwarmingslint en thermokoppel.
+ Montage
Video
+ Voordelen
- Thermisch homogene smelt.
- Uniforme smeltviscositeit – zelfs bij een hoog maalgoedaandeel.
- Nauwere toleranties, betere oppervlaktekwaliteit van de vormdelen → minder uitval.
- Homogene kleurverdeling → streeploze producten, lagere kleurkosten.
- Terugverdientijd door productievoordelen binnen een kort tijdsbestek.

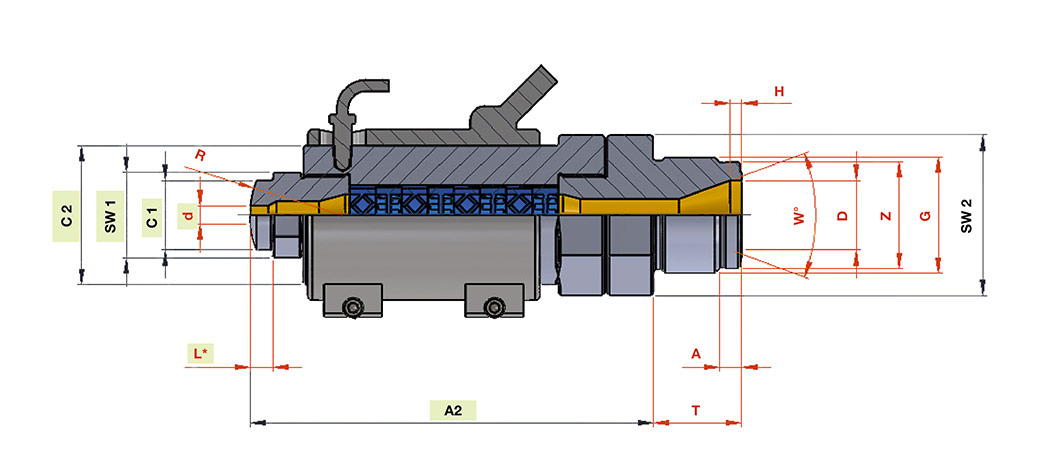

+ Afmetingen
| Gegevens en standaardafmetingen (mm) | XMD 12/8 | XMD 18/8 | XMD 22/8 | XMD 27/8 | XMD 33/8 | XMD 40/8 | |
| diameter van de schroef | mm | 18-50 | 40-70 | 50-90 | 70-120 | 80-140 | 100-180 |
| maximale injectiedruk | beer | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 |
| Lengtemaat | A2 | 116 | 175 | 190 | 225 | 280 | 310 |
| Diameter kop | C1 | 24 | 30 | 30 | 30 | 40 | 40 |
| Lichaamsdiameter | C2 | 50 | 60 | 60 | 60 | 80 | 80 |
| Zeshoekige kop | SW1 | 27 | 32 | 32 | 32 | 60 | 60 |
| Zeshoekig lichaam | SW2 | 50 | 60 | 60 | 60 | 80 | 80 |
+ Meer opties
- met vergrendelfunctie
- met filtratie
- Mondstukkop met duikopzetstuk
- Sproeierkop met binnendraad
- Mondstuklichaam met naaldzitting, etc.

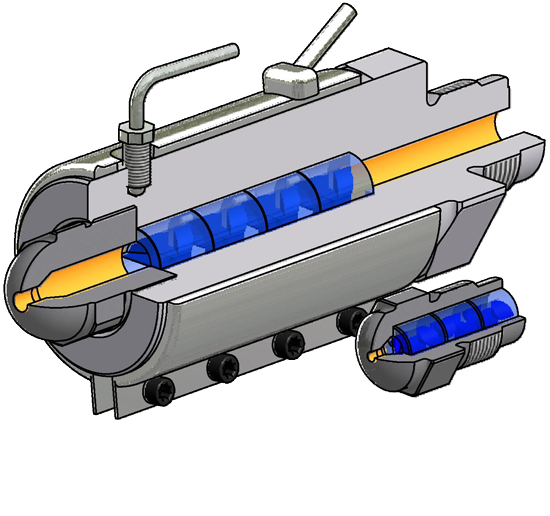

Type FMD
Materiaavriendelijke homogenisatie door exponentiële gelaagdheid
Kunststofonderdelen van hoge kwaliteit vereisen een thermisch homogene smelt. De gelijkmatige verdeling van additieven zoals vlamvertragers en UV-stabilisatoren, naast een goede kleur- en temperatuurverdeling, garandeert een kwaliteitsproduct. De hoge mengcapaciteit van de OFS-mengmondstukken leidt tot besparingen op kleur-batches en andere additieven door een verbeterd dekkingseffect.
Statische vleugelmenger FM:
De statische vleugelmenger bestaat uit bijvoorbeeld 4 corrosiebestendige elementen met speciaal geplaatste vleugels om de smeltstroom te mengen. Elk element is door een pinverbinding zo geplaatst dat meerdere elementen samen een compleet mengsysteem vormen. Dit systeem creëert de gewenste homogeniteit door de smeltstroom continu in lagen te verwarden, die over de stroomdoorsnede worden verspreid.
Meer info
+ Functies
- meestal 4 mengelementen (3-6 mogelijk).
- Volledig demontabel → eenvoudig schoon te maken.
- Hoge mechanische sterkte dankzij gegoten ringsysteem (bijna onverwoestbaar).
- Het vastzetten zorgt voor een perfecte montage.
- Mondstuk wordt doorgaans geleverd inclusief verwarmingslint en thermokoppel.
+ Montage
Video
+ Voordelen
- thermisch homogene smelt.
- uniforme smeltviscositeit – zelfs bij een hoog maalgoedaandeel.
- nauwere toleranties, betere oppervlaktekwaliteit van de vormdelen - minder uitval.
- homogene kleurverdeling - streeploze producten, lagere kleurkosten.
- Terugverdientijd door productievoordelen binnen een kort tijdsbestek.
- Materiaalvriendelijke homogenisering door exponentiële laagvorming.
- Eenvoudige en snelle kleur- of materiaalwisseling, omdat er geen dode hoeken of vloeiende schaduwen in de mixer zijn.

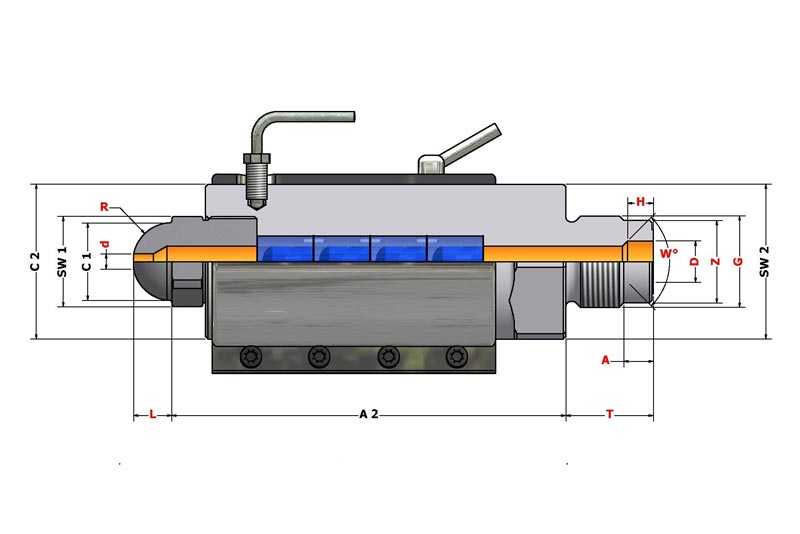

+ Afmetingen
| Gegevens en standaardafmetingen (mm) | FMD0/3 | FMD0 | FMDI | FMDII | FMDIII | |
| diameter van de schroef | mm | tot 35 | tot 35 | 30-75 | 70-130 | vanaf 120 |
| maximale injectiedruk | beer | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 |
| Lengtemaat | A2 | 54-96 | 122 | 128/148 | 148/168 | 215 |
| Diameter kop | C1 | - | 24 | 30 | 30 | 30 |
| Lichaamsdiameter | C2 | - | 45 | 60 | 60 | 60 |
| Zeshoekige kop | SW1 | - | 27 | 32 | 32 | 32 |
| Zeshoekig lichaam | SW2 | - | 46 | 60 | 60 | 60 |
+ Meer opties
- met vergrendelfunctie
- Mondstukkop met duikopzetstuk
- Sproeierkop met binnendraad
- Mondstuklichaam met naaldzitting, etc.
