Filterafsluitneus Type VSR

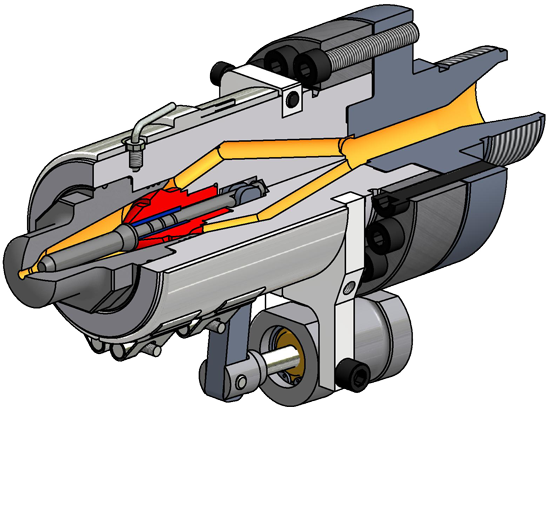

De filterafsluitneus type VSR is een combinatie van filter- en naaldsluitdop.
Deze filterafsluitneus kan hydraulisch of pneumatisch worden aangestuurd, afhankelijk van de uitvoering van de spuitgietmachine.
Door het optimale reologische ontwerp van het filterelement kunnen versterkte materialen ook eenvoudig worden verwerkt. Afhankelijk van het aandeel versterkingen worden echter coatings opgebruikt om de levensduur van het mondstuk te verlengen.
Meer info
+ Shot gewichten
Het mogelijke shotgewicht is afhankelijk van het materiaal, de filtergrootte en de injectietijd. Afhankelijk van de grootte kan tot 2.000 g worden verwerkt (bij een filtergrootte van S = 0,6 mm, materiaal PS).
+ Openen en sluiten
Video
+ Reinigingsinspanning
Video
+ Filtermaten
Er zijn filtertorpedo's verkrijgbaar met filtergroottes vanaf 0,25 mm.

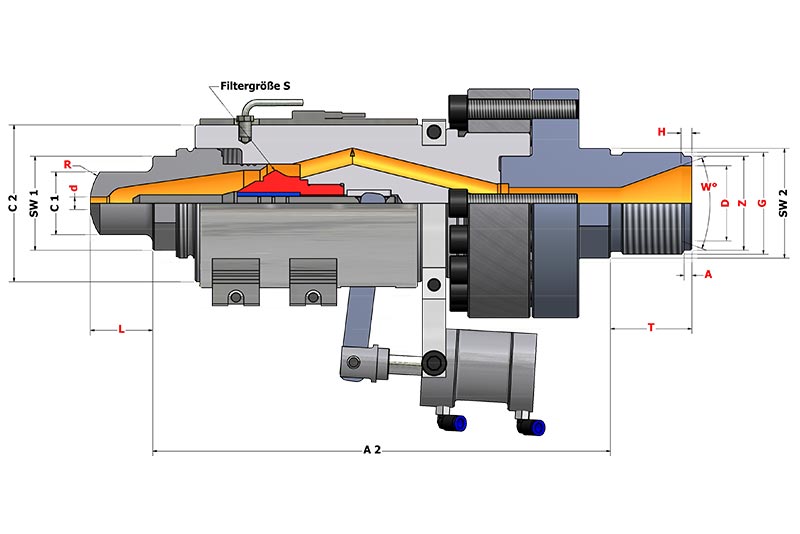

+ Afmetingen
| Gegevens en standaardafmetingen (mm) | VSRII | VSRIIII | |
| mogelijk schotgewicht* | gr. | 600 | 2.000 |
| maximale injectiedruk | beer | 2.300 | 2.300 |
| Lengtemaat | A2 | 245 | 300 |
| Diameter kop | C1 | 30 | 40 |
| Lichaamsdiameter | C2 | 80 | 100 |
| Zeshoekige kop | SW1 | 46 | 60 |
| Zeshoekig lichaam | SW2 | 60 | 80 |
+ Afhandeling
1. Drukontlasting (intrekken van de schroef, of als decompressie niet mogelijk is, laat de schroef in de voorste positie staan).
2. Til het apparaat op.
3. Maak indien mogelijk de hydraulische of pneumatische klep drukloos.
4. Draai de sproeierkop los tot aan de markering voor de reinigingspositie (gebruik de meegeleverde combinatieslagmoersleutel).
Let op, om veiligheidsredenen slechts tot aan de markering losschroeven!
5. Verlaag de spuitdruk en spuit 1-2 keer “buiten” met inachtneming van de veiligheidsvoorschriften.
6. Draai de sproeierkop er zo ver mogelijk in en draai hem vast.
7. Hervat het spuitgietproces.
+ Meer opties
- Mondstukkop met duikopzetstuk
- Sproeierkop met binnendraad
- met gemengd inzetstuk enz.
