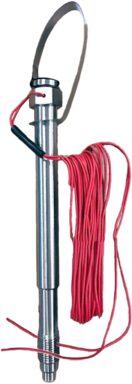

Dynisco BP520 Breekstift
De Dynisco BP520 breekstiften zijn op maat gemaakt en hebben een "pop-top" barstindicatie. Ze zijn ontworpen voor betrouwbare, noodontlasting van overtollige druk in systemen zoals o.a. extrudervaten.
- Burstwaardes van 750 tot 15.000 psi
- Bursttolerantie ±10%.
- 100% lekdicht getest.
- 100% elektronische draadverificatie.
Specificaties Dynisco BP520 breekstiften
• Elke gelaste samenstelling bestaat uit een draadbuismantel met een ruptuurschijf die aan het procesuiteinde is gelast.
• Gelaste eenstuks samenstelling – geen afname van de verbindingssterkte bij verhoogde temperaturen.
• Iconel ruptuurschijf – stabiel over een breed temperatuurbereik.
• Burstwaardes van 750 tot 15.000 psi (voor hogere drukken neem contact op).
• Bursttolerantie ±10%.
• Typische standaarddeviatie is ±1%.
• 100% lekdicht getest.
• 100% elektronische draadverificatie.
Werking Dynisco BP520 breekstiften
De Dynisco Model BP520 burst plugs zijn op maat gemaakte burstplugs met pop-top burst indicatie (veelal gebruikt in extrudervaten). Ze zijn ontworpen voor betrouwbare noodontlasting van overtollige druk in een systeem.

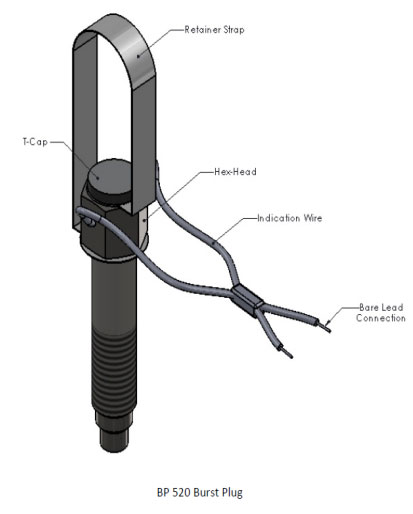

De BP520 burstplugs worden bevestigd op een vat middels een zeshoekige moer. Deze moer, de hexhead heeft een grotere buitendiameter dan het burstplug-lichaam.
Één van de uiteinden van de metalen bevestigingsband (Retainer Strap) wordt op zijn plek gehouden door de HexHead, het andere uiteinde wordt middels de T-vormige dop (T-Cap) op zijn plek gehouden.
Een burstindicator draad (BI-draad) wordt door een gaatje van 2mm door de dop en het burstplug lichaam gevoerd. Wanneer de rupture disc scheurt, springt de T-dop open waardoor de BI-draad wordt doorgesneden en de "burst" naar het controlesysteem wordt gestuurd.
