Overloop filtersystemen
Overloopfiltersystemen voor materialen die niet gevoelig zijn voor schuif- en wrijvingseffecten.
-
Filterinzetstuk
-
Type SF
-
Type UR

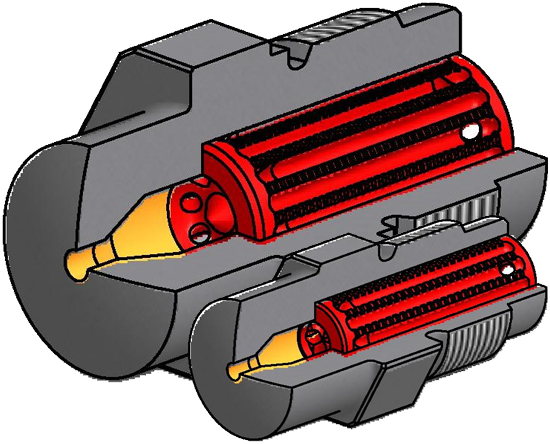

OFS Filterinzetstuk
Het filterinzetstuk is een mechanisch filter dat een ongestoorde verwerking op hot runner-systemen en matrijzen, met kleine toevoerpunten garandeert. Het voorkomt verstoppingen van toevoerpunten door verontreinigingen.
Door het grote filtratieoppervlak heeft u slechts een geringe drukval en wrijving. Een groot voordeel van het filterinzetstuk is het zeer eenvoudige onderhoud.
De verontreinigingen worden gefilterd op de diameter van het filterelement en kunnen eenvoudig worden verwijderd door het af te borstelen.
- Probleemloos spuitgieten;
- Reductie van onderhouds- en stilstandkosten;
- Eenvoudige en probleemloze bediening dankzij symmetrisch ontwerp;
- Extreem hoge mechanische sterkte, vrijwel onverwoestbaar.
Meer info
+ Functie
Het OFS-filterinzetstuk wordt in een gat in de sproeikop gemonteerd. Het is symmetrisch opgebouwd, zodat er geen fouten kunnen optreden bij het insteken.
De massa komt in de langsgroeven terecht via gaten die stervormig aan de omtrek zijn aangebracht en in de stromingsrichting gesloten zijn. Over de gehele lengte van het filterinzetstuk bevinden zich dwarsgroeven, waardoor de smelt in de aangrenzende langsgroeven stroomt. De vreemde lichamen worden tegengehouden. Deze langsgroeven zijn in de stromingsrichting open zodat de smelt in de spuitgietmatrijs kan worden gespoten.
Dit concept zorgt ervoor dat alle soorten vreemde voorwerpen worden uitgefilterd; Metallisch of niet-metaalachtig, inclusief niet-gesmolten granulaatstukken tot de kleinste deeltjesgroottes
+ Voordelen
- Probleemloos spuitgieten
- Reductie van onderhouds- en stilstandkosten
- Eenvoudige en probleemloze bediening dankzij symmetrisch ontwerp
- Extreem hoge mechanische sterkte, vrijwel onverwoestbaar
- Laag drukverlies en wrijving dankzij optimaal reologisch ontwerp van de stromingspaden
- Extra homogenisatie- en mengeffect
- De OFS-filterinzetstukken kunnen in elke spuitmondtip of machinemondstuk en hotrunner-aanspuitbussen worden geplaatst.
+ Filtermaten
Filtermaten verkrijgbaar vanaf 0,2 mm.
+ Montage
Video
+ Onderhoud
Video
+ Afmetingen
De afmetingen vermeld in de tabel zijn uit voorraad leverbaar. Andere afmetingen op aanvraag!

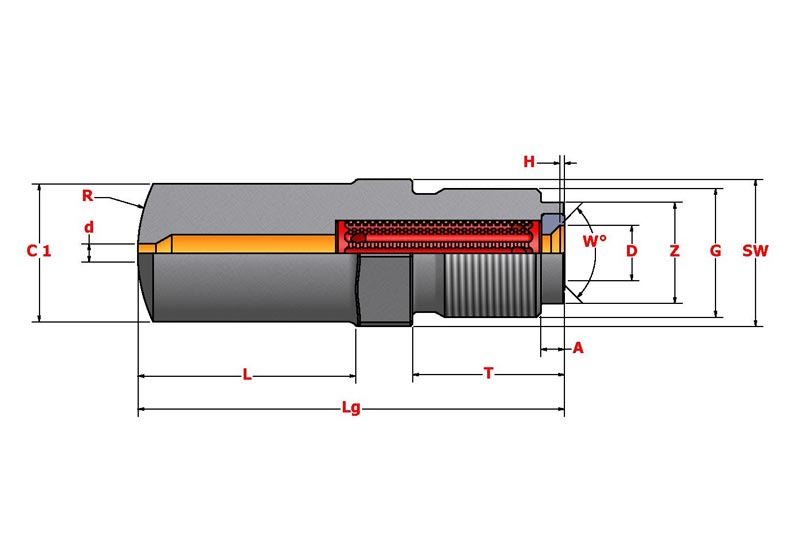

| Soorten (mm) | L | D | D | d1 | S |
| Type 1 | 45 | Ø14 | Ø8 | Ø2,5 | 0,2, 0,3, 0,4, 0,6, 0,8, 1,0 |
| Type 2 | 45 | Ø20 | Ø12 | Ø2,8 | 0,2, 0,4, 0,6, 0,8, 1,0 |
| Type 3 | 50 | Ø25 | Ø16 | Ø3,8 | 0,2, 0,4, 0,6, 0,8, 1,0 |
| Typ 5 | 60 | Ø35 | Ø16 | Ø6,5 | 02., 0,4, 0,6, 08, 1,0 |

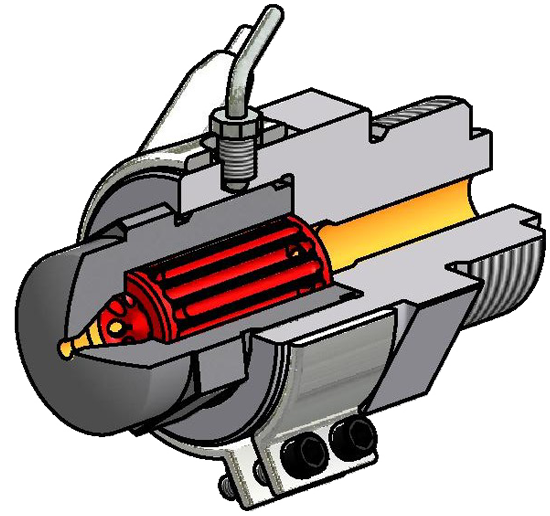

Filterneus - Type SF
Zeer geschikt voor het verwerken van alle ongewapende standaard kunststoffen (bijv. PE, PP, PS, ABS, PA).
Zachte filtratie
Dankzij groter filteroppervlak met kleine machineaansluiting.
Tot ca. 2100 gram schotgewicht.
Meer info
+ Shot gewichten
Het mogelijke shotgewicht is afhankelijk van het materiaal, de filtergrootte en de injectietijd. Het OFS-filtermondstuk type SF wordt aangeboden in 4 maten. Als richtlijn kunnen de volgende gegevens worden aangehouden (bij filtergrootte S = 0,6 mm en materiaal PS):
- Type SFI → ca. 200 g
- Type SFII → ca. 400 g
- Type SFIII → ca. 1200 g
- Type SFV → ca. 3000 g
+ Montage
-
Video
+ Onderhoud
Video
+ Filtermaten
Filterinzetstukken met filtergroottes vanaf S = 0,2 mm zijn uit voorraad leverbaar.
+ Afmetingen

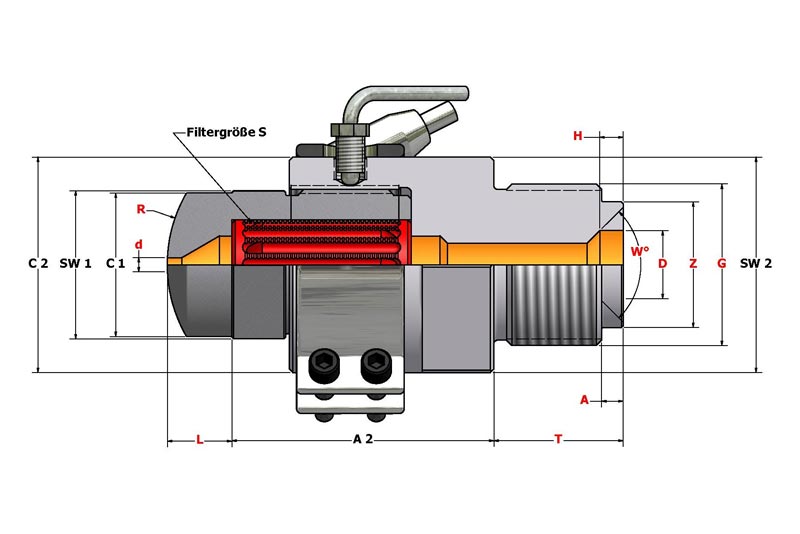

| Gegevens en standaardafmetingen (mm) | SFI | SFII | SFIII | SFV | |
| mogelijk schotgewicht* | gr. | 200 | 400 | 1.200 | 3.000 |
| maximale injectiedruk | beer | 3.000 | 3.000 | 3.000 | 2.800 |
| Lengtemaat | A2 | 55 | 71 | 71 | 109 |
| Diameter kop | C1 | 24 | 40 | 40 | 40 |
| Lichaamsdiameter | C2 | 40 | 60 | 60 | 90 |
| Zeshoekige kop | SW1 | 27 | 41 | 41 | 60 |
| Zeshoekig lichaam | SW2 | 41 | 60 | 60 | 80 |
+ Meer opties
- met vergrendelfunctie
- Mondstukkop met duikopzetstuk
- Sproeierkop met binnendraad
- Mondstuklichaam met naaldzitting
- met gemengd inzetstuk enz.

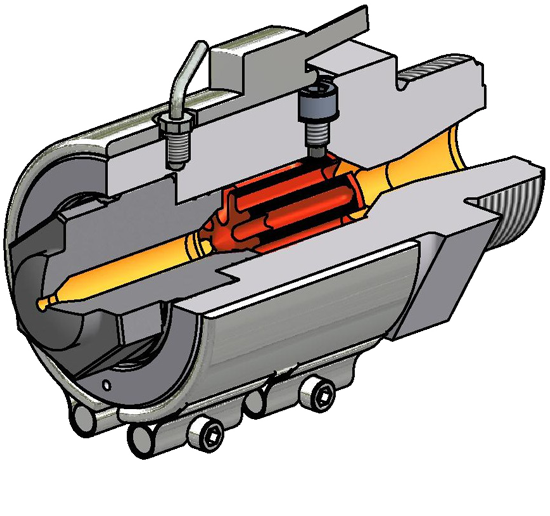

Filterneus - Type UR
Deze filterneus is zeer geschikt voor het verwerken van alle ongewapende standaard kunststoffen (bijv. PE, PP, PS, ABS, PA).
De spuitmond is minder geschikt voor het verwerken van thermisch en schuifgevoelige kunststoffen (bijvoorbeeld POM, PVC, PC).
Door de afbuiging in de stromingsrichting heeft het mondstuk bovendien een homogeniserende of mengende werking.
Snelle reiniging
Filterreiniging gebeurt op de spuitmachine / zonder demontage van het filter
Tot ca. 3000 gram schotgewicht.
Meer info
+ Shot gewichten
Het mogelijke shotgewicht is afhankelijk van het materiaal, de filtergrootte en de injectietijd. Het OFS-filtermondstuk type UR wordt aangeboden in 3 maten. Als richtlijn kunnen de volgende gegevens worden aangehouden (bij filtergrootte S = 0,6 mm en materiaal PS):
- Type URI → ca. 400 g
- Type URII → ca. 1.300 g
- Type URIII → ca. 3.000 g
+ Montage
-
Video
+ Onderhoud
Video
+ Filtermaten
Filterinzetstukken met filtergroottes vanaf S = 0,2 mm zijn verkrijgbaar.
+ Afmetingen
Hier vindt u een gedetailleerde maattabel voor het OFS-filtermondstuk type UR.

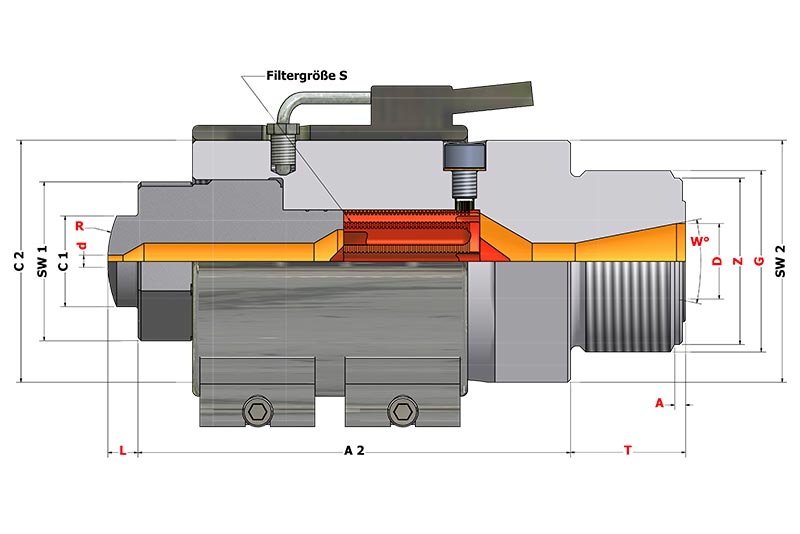

| Gegevens en standaardafmetingen (mm) | URI | URII | URIII | |
| mogelijk schotgewicht* | gr. | 400 | 1.300 | 3.000 |
| maximale injectiedruk | beer | 3.000 | 3.000 | 3.000 |
| Lengtemaat | A2 | 115 | 140 | 170 |
| Diameter kop | C1 | 30 | 30 | 40 |
| Lichaamsdiameter | C2 | 60 | 80 | 100 |
| Zeshoekige kop | SW1 | 32 | 46 | 60 |
| Zeshoekig lichaam | SW2 | 60 | 80 | 90 |
+ Meer opties
- Met afsluitfunctie
- Mondstukkop met dompelmondstuk
- Mondstukkop met binnendraad
- Mondstukbasis met naaldzetel
- Met menginzet
