Recyclaatneuzen
De term "Recyclatenozzle" in het spuitgieten verwijst naar een speciaal ontworpen spuitgietnozzle die geoptimaliseerd is voor het verwerken van recyclaat, oftewel gerecycled kunststofmateriaal.
-
Type RDS
-
Type RDSF

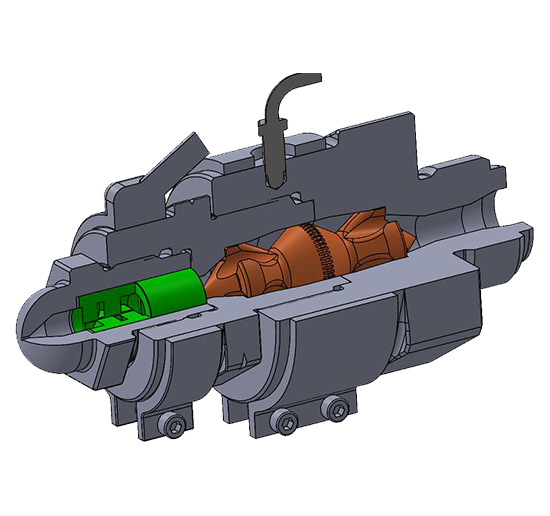

Recyclaatneus - Type RDS
De RDS is ontworpen om de overgang naar een duurzame circulaire economie te ondersteunen. Het biedt verbeterde procesbetrouwbaarheid en kostenbesparingen in het spuitgietproces, vooral bij het gebruik van gerecyclede en technische kunststoffen.
Belangrijkste kenmerken:
- Bescherming: De filtertorpedo beschermt het hotrunner- of poortsysteem tegen vreemde deeltjes.
- Optimale homogenisatie: Geïntegreerde menginzet voor consistente kwaliteit van het smeltmateriaal.
- Reologisch ontwerp: Geen stromingsschaduwen, dode hoeken of slagranden, ideaal voor gevoelige en versterkte materialen.
- Duurzaamheid: Optionele slijtvaste coating om slijtage te minimaliseren.
- Aanpasbaar: Nozzle grootte afhankelijk van schroefdiameter, materiaal, injectiesnelheid en drukverhouding.
Meer info
+ Features
- modulair, robuust ontwerp
- eenvoudige bediening/reiniging
- alle onderdelen zijn afzonderlijk leverbaar
- De levering bevat verwarmingstape en thermische sensor
- flexibel, klantspecifiek ontwerp
- eenvoudig achteraf aan te brengen
- geschikt voor alle spuitgietmachines
- optimaal reologisch ontwerp
- gemakkelijk te onderhouden
+ Installatie
Video
+ Voordelen
- geen vreemde voorwerpen in het hotrunner- of aanspuitsysteem
- thermisch homogene smelt
- uniforme smeltviscositeit, vooral bij een hoog maalgoedaandeel
- nauwere toleranties, betere oppervlaktekwaliteit van de vormdelen ➝ minder uitval
- homogenere kleurverdeling
- hogere procesbetrouwbaarheid / lagere stilstandtijden
- lagere onderhoudskosten
- Terugverdiend door productievoordelen binnen zeer korte tijd
+ Afmetingen

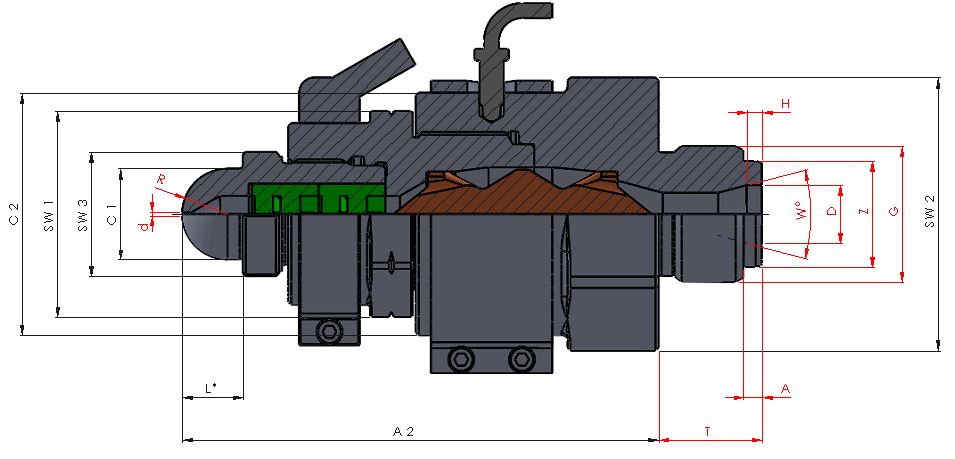

Hier vindt u een gedetailleerde maattabel voor het OFS recyclaatmondstuk type RDS.
| Gegevens en standaardafmetingen (mm) | RDS I | RDS II | RDS III | RDS IV | RDS V | |
| ca. schroefdiameter | mm | tot 30 | 30-60 | 60-90 | 90-130 | vanaf 130 |
| maximale injectiedruk | beer | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 |
| Filtermaat S (standaard S**) | mm | 0,6 | 0,8 | 1.2 | 1.5 | 2.5 |
| Lengtemaat (voor standaard L*) | A2 | 131 | 157 | 223 | 254 | 306 |
| Diameter kop | C1 | 24 | 30 | 30 | 30 | 30 |
| Koplengte L (standaard) | L | 10 | 20 | 15 | 15 | 15 |
| Lichaamsdiameter | C2 | 60 | 80 | 100 | 110 | 130 |
| Zeshoekige kop | SW1 | 41 | 60 | 60 | 60 | 80 |
| Zeshoekig lichaam | SW2 | 60 | 80 | 90 | 90 | 10 |
| Injectiespuit met zeshoekig mondstuk | SW3 | 27 | 41 | 32 | 32 | 32 |
+ Meer opties
- Met afsluitfunctie;
- Spuitkop met duikopzetstuk;
- Spuitkop met binnendraad;
- Spuitkop met naaldzitting.

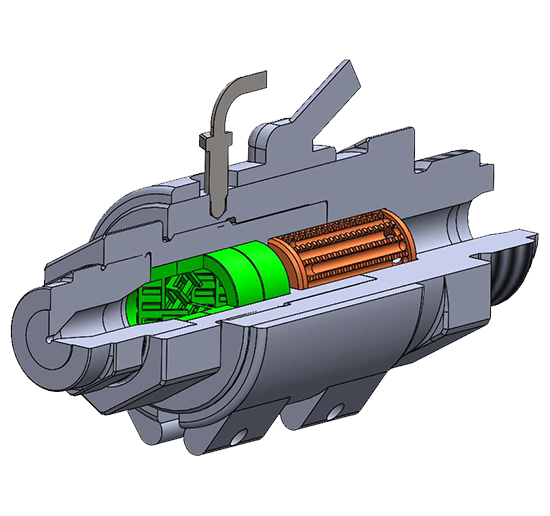

Recyclaatneus - Type RDSF
Goed geschikt voor het verwerken van niet-schuif- en wrijvingsgevoelige standaardmaterialen
De RDSF voorkomt dat vreemde deeltjes het hotrunner- of aanspuitsysteem binnendringen en zorgt voor optimale smelthomogenisatie.
Deze spuitmond is ideaal voor ongewapende standaard kunststoffen (zoals PE, PP, PS, ABS, PA), maar minder geschikt voor thermisch en schuifgevoelige kunststoffen (zoals POM, PVC, PC).
Meer info
+ Features
- modulair, robuust ontwerp;
- eenvoudige bediening/reiniging;
- alle onderdelen zijn afzonderlijk leverbaar;
- De levering bevat verwarmingstape en thermische sensor;
- flexibel, klantspecifiek ontwerp;
- eenvoudig achteraf aan te brengen;
- geschikt voor alle spuitgietmachines;
- groot filtratiegebied met relatief kleine
afmetingen; - gemakkelijk te onderhouden.
+ Installatie
Video
+ Voordelen
- geen vreemde voorwerpen in het hotrunner- of aanspuitsysteem;
- thermisch homogene smelt;
- uniforme smeltviscositeit, vooral bij een hoog maalgoedaandeel;
- nauwere toleranties, betere oppervlaktekwaliteit van de vormdelen ➝ minder uitval;
- homogenere kleurverdeling;
- hogere procesbetrouwbaarheid / lagere stilstandtijden;
- lagere onderhoudskosten;
- Terugverdiend door productievoordelen binnen zeer korte tijd.
+ Afmetingen
| Gegevens en standaardafmetingen (mm) | RDSF I | RDSF II | RDSF III | RDSF V | |
| ca. schroefdiameter | mm | tot 30 | 30-50 | 50-70 | 70-120 |
| maximale injectiedruk | beer | 2.000 | 2.000 | 2.000 | 2.000 |
| Filtermaat S (standaard S**) | mm | 0,6 | 0,8 | 1.2 | 1.5 |
| Lengtemaat (voor standaard L*) | A2 | 58 | 107 | 155 | 251 |
| Diameter kop | C1 | 17 | 40 | 30 | 40 |
| Koplengte L (standaard) | L | 5 | 10 | 10 | 25 |
| Lichaamsdiameter | C2 | 35 | 60 | 60 | 110 |
| Zeshoekige kop | SW1 | - | - | 46 | 80 |
| Zeshoekig lichaam | SW2 | - | 60 | 60 | 90 |
| Injectiespuit met zeshoekig mondstuk | SW3 | 27 | 41 | 32 | 60 |
+ Meer opties
- Met afsluitfunctie;
- Spuitkop met duikopzetstuk;
- Spuitkop met binnendraad;
- Spuitkop met naaldzitting.
