Boutafsluitneus Type BV
Door het gecontroleerd sluiten en openen van het stromingskanaal kan de cyclustijd worden verkort en is een nauwkeuriger injectieproces mogelijk. Eén stromingskanaal technologie.
Toepassingsgebieden:

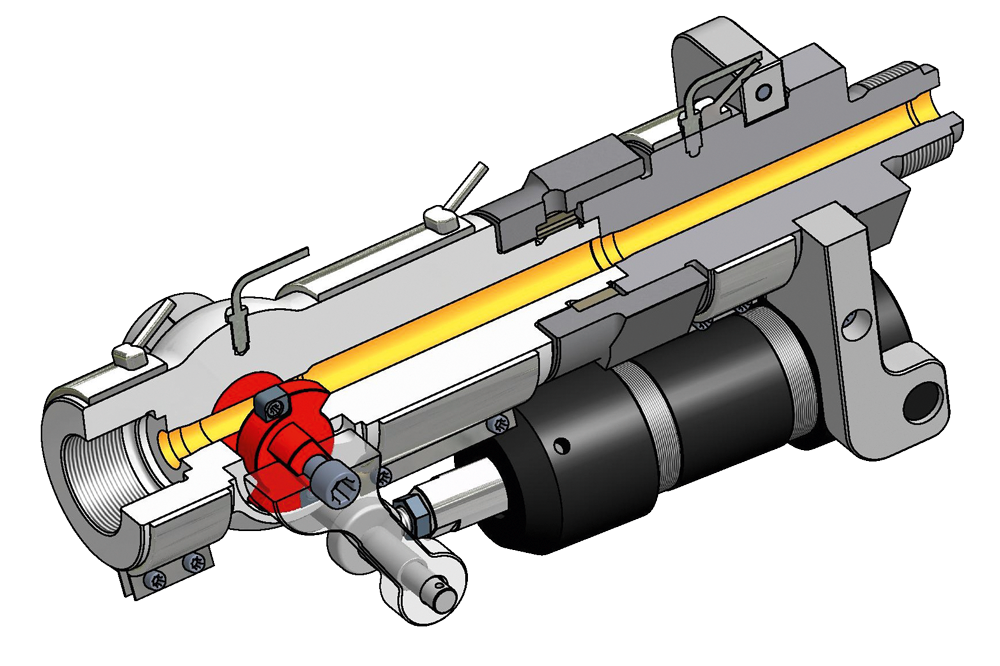

Deze Boutafsluitneus wordt gebruikt voor de verwerking van thermoplastische materialen en thermoplastische elastomeren. Een geïntegreerde pneumatische of hydraulische cilinder bestuurt de bout via een vaste hefboom, waardoor het stromingskanaal wordt gesloten en geopend. Het systeem is zo ontworpen dat er geen geforceerd openen optreedt wanneer de systeemdruk aanwezig is.
Meer info
+ Openen & Sluiten
Video
+ Voordelen
1. geen scheiding van de smeltstroom dankzij éénkanaalstechnologie
2. geen geheugeneffect
3. optimaal voor schuif- en wrijvingsgevoelige materialen - reologisch optimaal ontwerp
4. eenvoudige, snelle kleur- en materiaalwissel
5. kortere cyclustijden
6. dosering met opgeheven spuitmond
7. verhoogde dynamische druk mogelijk - betere homogenisering
8. Gedefiniëerde scheiding van de massastroom
9. Hogere procesbetrouwbaarheid
10. Geïntegreerde besturing
11. Kan achteraf op elke spuitgietmachine worden ingebouwd
12. Eenvoudige montage en bediening
13. Klant- en toepassingsspecifiek ontwerp
14. Alle onderdelen afzonderlijk verkrijgbaar
15. Levering inclusief verwarmingstape en thermische sensorapparatuur
+ Afmetingen

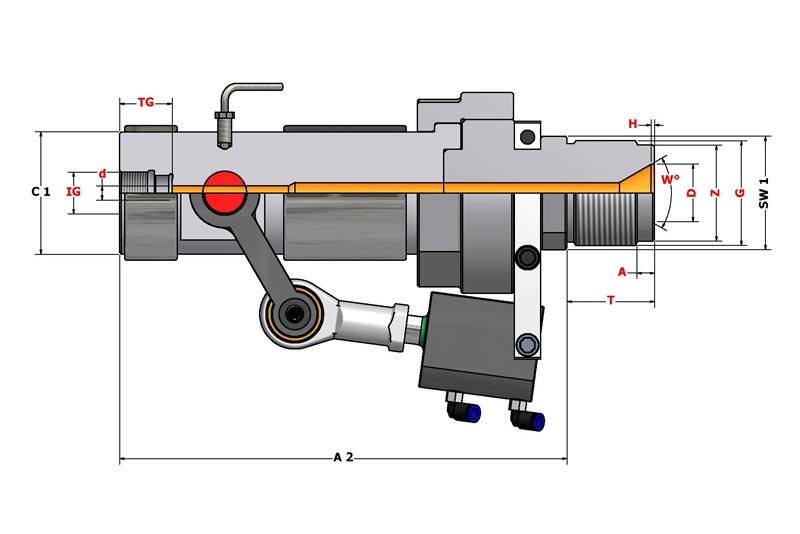

| Gegevens en standaardafmetingen | BVI | BVII | BVIII | |
| diameter van de schroef | SD (mm) | tot ca. 50 | ca. 50 - 120 | vanaf ongeveer 120 |
| maximale injectiedruk | beer | 2800/400°C | 2800/400°C | 2800/400°C |
| Lengtemaat | A2 | 390 | 390 | 390 |
| Lichaamsdiameter | C2 | 60 | 70 | 80 |
| Zeshoekige wartelmoer | SW1 | 60 | 70 | 80 |
| Zeshoekig lichaam | SW2 | 60 | 70 | 80 |
| Interne draad | IG | M24 x 1,5 | M36x2 | M45x2 |
| uitgangsgat | D | 8,0 | 12.0 | 18.0 |
| Botsingsmaatregel | K1 | 23 mm | 23 mm | 23 mm |
| Botsingsmaatregel | K2 | 110 mm | 110 mm | 110 mm |
+ Meer opties
- met gemengd inzetstuk
- met filterinzet
- met duikmondstuk
- enz.
