Naaldafsluitneuzen
Gedefinieerde scheiding van de massastroom om de procesbetrouwbaarheid te vergroten en de componentkwaliteit te verbeteren.
-
Naaldafsluitneus Type NV
-
Naaldafsluitneus Type NVP (Pro)

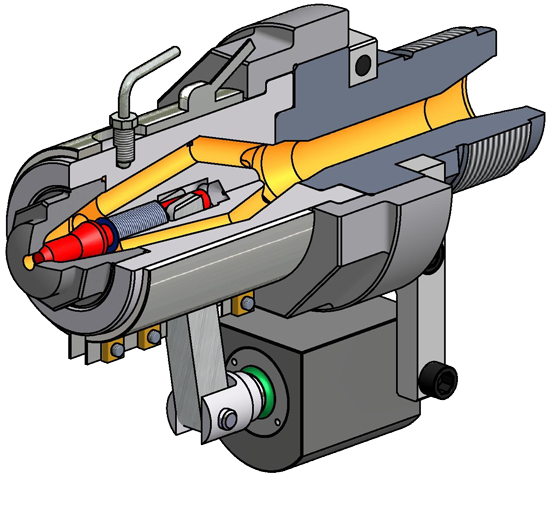

Type NV
De gecontroleerde scheiding van de massastroom maakt kortere cyclustijden mogelijk en voorkomt ongecontroleerd massaverlies.
Door het gecontroleerd sluiten en openen van het flowkanaal, kan de cyclustijd worden verkort en is een nauwkeuriger injectieproces mogelijk, en is er minder materiaalverlies.
Deze naaldafsluitneus wordt pneumatisch of hydraulisch bediend door een geflensde cilinder. Deze neus kan ook worden aangestuurd door een koppeling met de machine.
Deze neus is geschikt voor alle thermoplastische materialen. De grootte van het mondstuk hangt af van de injectiesnelheid, het materiaal en de schroefdiameter.
Meer info
+ Maten
De naaldafsluitneus type NV is verkrijgbaar in 3 maten. De volgende waarden kunnen als leidraad worden gebruikt bij het maken van uw selectie:
| Typ NVI | Schroefdiameter tot ca. 35 mm |
| Type NVII | Schroefdiameter ca. 30-80 mm |
| Type NVIII | Schroefdiameter vanaf ca. 70 mm |
+ Functies
- Modulaire structuur.
- Levering inclusief verwarmingslint en thermokoppel.
- Aangepast ontwerp.
- Max. injectiedruk 2.500 bar.
- Reologisch optimaal ontwerp.
+ Openen en sluiten
video
+ Voordelen
- Kortere cyclustijden
- Doseren mogelijk met opgeheven spuitmondje
- Grotere procesbetrouwbaarheid tijdens het spuitgieten
- Compact en robuust ontwerp
- Uitwisselbaarheid van alle onderdelen
- Gemakkelijk gedemonteerd
- Eenvoudig en op elk moment achteraf aan te passen
- Gebruiksvriendelijk
- Eenvoudig in gebruik (meerdere stappen in de juiste volgorde)

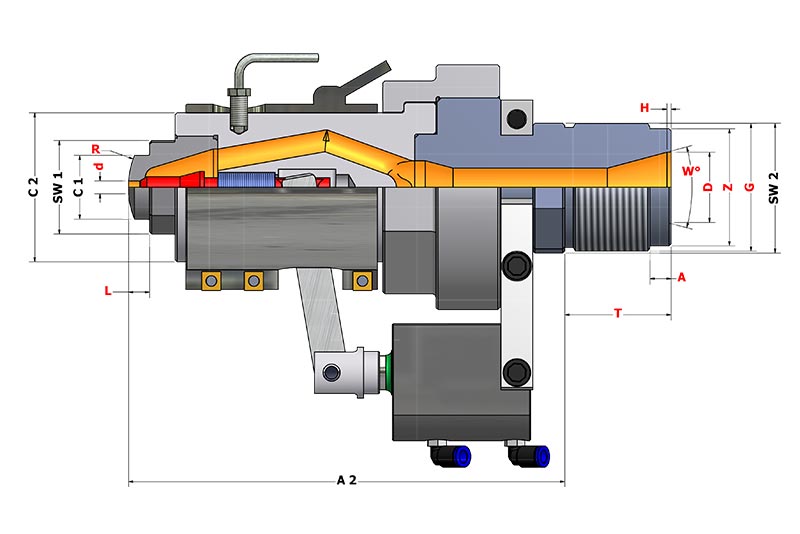

+ Afmetingen
| Gegevens en standaardafmetingen (mm) | NVI | NVII | NVIII | |
| diameter van de schroef | mm | tot ongeveer 35 | 30-80 | vanaf ongeveer 70 |
| maximale injectiedruk | beer | 2.500 | 2.500 | 2.500 |
| Lengtemaat | A2 | 205 | 210 | 225 |
| Diameter kop | C1 | 30 | 30 | 40 |
| Lichaamsdiameter | C2 | 60 | 70 | 80 |
| Zeshoekige kop | SW1 | 32 | 41 | 46 |
| Zeshoekig lichaam | SW2 | 60 | 60 | 80 |

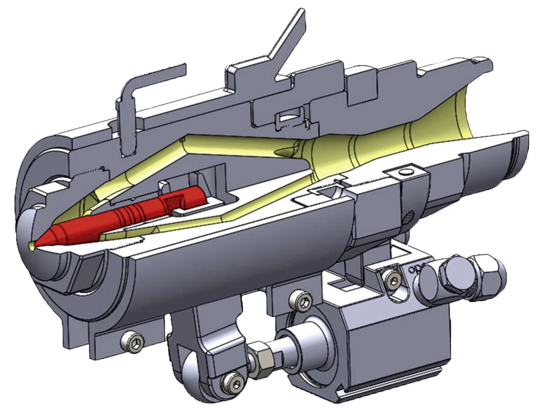

Naaldafsluitneus Type NVP (Pro)
Extreem robuust, compact en reologisch geoptimaliseerd ontwerp. Zeer geschikt voor technische, versterkte materialen en toepassingen met hoge snelheid.
Door het gecontroleerd sluiten en openen van het flowkanaal, kan de cyclustijd worden verkort en is een nauwkeuriger injectieproces mogelijk.
Deze naaldafsluitneus wordt gebruikt voor de verwerking van thermoplastische materialen en thermoplastische elastomeren.
Een geïntegreerde pneumatische of hydraulische cilinder activeert het afsluitmondstuk, waarbij de naald het flowkanaal opent en sluit. De naald wordt in beide richtingen geactiveerd. Voor de veiligheid wordt het afsluitmondstuk geopend bij opkomende overdruk.
Meer info
+ Producteigenschappen
-
modulair, robuust ontwerp
-
tegen slijtage beschermd ontwerp
-
eenvoudige bediening
-
Alle onderdelen zijn afzonderlijk leverbaar. Levering inclusief verwarmingslint en thermokoppel
-
flexibel, klantspecifiek ontwerp
-
eenvoudig achteraf aan te brengen
-
geschikt voor alle spuitgietmachines
-
optimaal reologisch ontwerp
-
gemakkelijk te onderhouden
-
andere opties mogelijk, zoals:
-
filter
-
mixer
-
Opvragen zuigerpositie
-
kunststofdichte kopgeometrie
-
voorgecomprimeerd spuiten
-
en nog veel meer
-
+ Voordelen
- verhindert dat de massa weer gaat stromen
- voorkomt draadvorming
- Kortere cyclustijden (parallelle bewegingen mogelijk, bijv. gereedschap openen tijdens het doseren)
- hogere procesbetrouwbaarheid
- betere homogenisering
- Het voorcomprimeren van de massa
- Schuim
- Directe injectie / injectie op onderverdelers
+ Maten
De NVP naaldafsluitneus is standaard verkrijgbaar in 3 maten.
| Typ NVPI | Schroefdiameter tot ca. 40 mm | |
| Typ NVPII | Schroefdiameter ca. 40-100 mm | |
| Type NVPIII | Schroefdiameter vanaf ca. 100 mm |

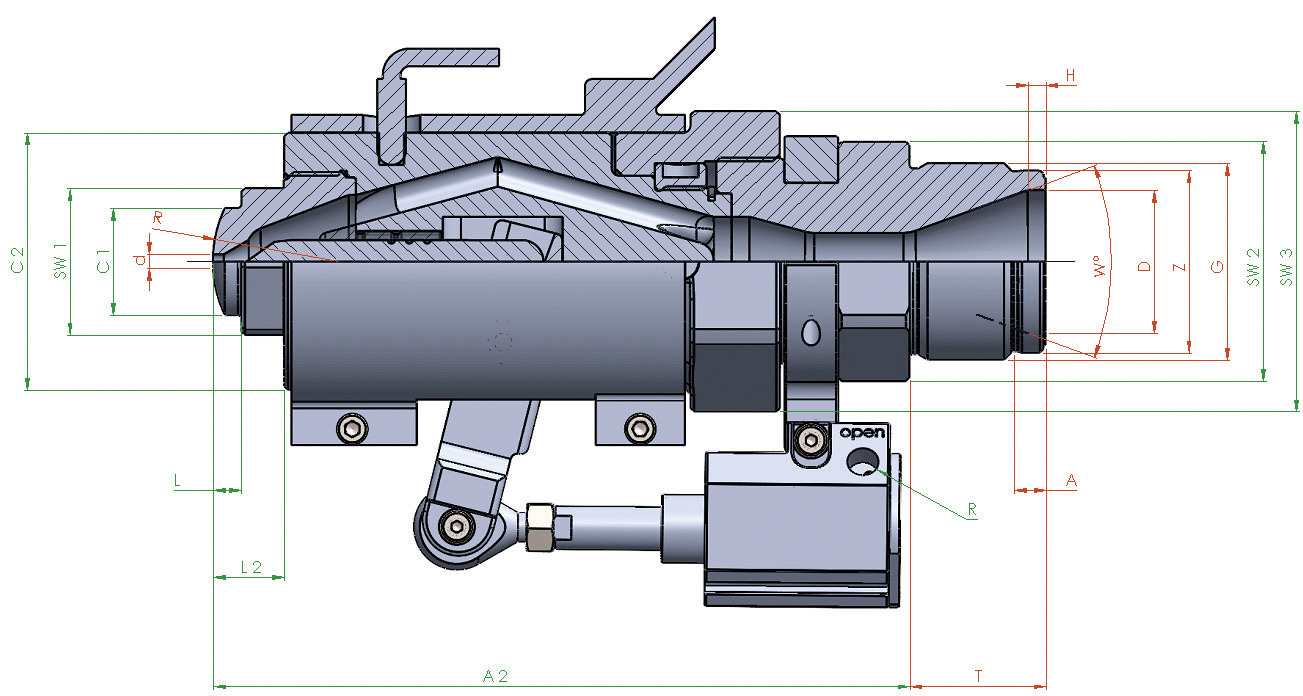

+ Afmetingen
| maten | NVPI | NVPII | NPVIII | |
| ca. schroefdiameter | mm | tot 40 | 40-100 | vanaf 100 |
| maximale injectiedruk | beer | 3.000 | 3.000 | 3.000 |
| max. injectiestroom (bij HP) | cm³/se | 450 | 1.600 | 3.200 |
| max. dynamische druk (Pn.-Cyl.) | beer | 850 | 750 | 700 |
| max. dynamische druk (hydraulische cilinder) | beer | 1.000 | 1.000 | 1.000 |
| Lengtemaat | A2 | 160/174 | 195/212 | 292/312 |
| Diameter kop | C1 | 25 | 30 | 50 |
| Koplengte L (standaard) | L | 8/22 | 8/25 | 23 / 43 |
| Koplengte L 2 (standaard) | L2 | 18/32 | 22/39 | 41/61 |
| Lichaamsdiameter | C2 | 58 | 72 | 115 |
| Zeshoekige kop | SW1 | 32 | 41 | 60 |
| Zeskantige adapter | SW2 | 50 | 60 | 80 |
| Zeshoekige sluitmoer | SW3 | 60 | 75 | 115 |
| dmax. (cilindrisch) | mm | 8 | 10 | 13 |
| Verbinding Pn-lijn | R | 1/8* | 1/8* | 1/8* |
| Hydraulische leidingaansluiting | R | 1/4* | 1/4* | 1/4* |
| Waterkoeling aansluiting | R | 1/8* | 1/8* | 1/8* |
