Torpedo filtersystemen
Indien u “versterkte, technische kunststoffen” verwerkt , kunnen wij u twee spuitmondsystemen aanbieden die identiek zijn qua filtratie maar verschillen qua handling.
-
Type S
-
Type SR
-
Type RS

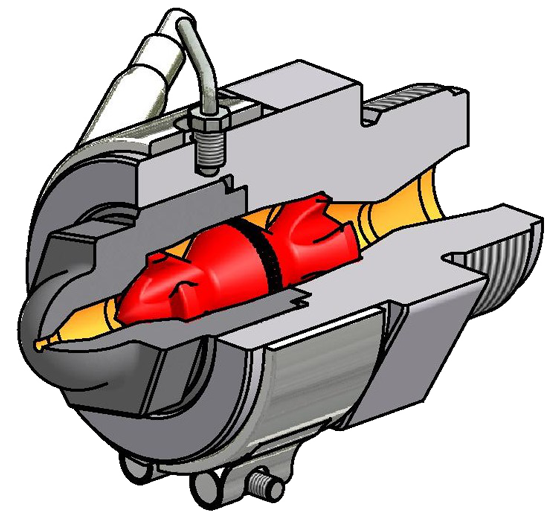

Torpedo filterneus - Type S
Deze spuitneus is bijzonder geschikt voor toepassingen waarbij vaak kleur- en materiaalswisselingen plaatsvinden. Dankzij het optimaal reologische ontwerp is de spuitmond ook geschikt voor versterkte materialen.
Voor versterkte materialen raden we speciale coatings aan. Deze coatings gaan de schurende en corrosieve invloeden van de versterkte materialen tegen en verlengen de levensduur van de filterspuitmond.
Symmetrisch ontwerp van de torpedo
Geen vooraf bepaalde stromingsrichting.
Optioneel ook verkrijgbaar met slijtvaste coating
Geschikt voor thermoplasten tot ca. 50% glasvezelgehalte.
Tot ca. 4000 gram schotgewicht.
Meer info
+ Shot gewichten
Het mogelijke shotgewicht is afhankelijk van het materiaal, de filtergrootte en de injectietijd. Het OFS-filtermondstuk type S wordt aangeboden in 5 maten. Als richtlijn kunnen de volgende gegevens worden aangehouden (bij een filtermaat S = 0,6 mm en materiaal PS):
- Type SI → ca. 150 g
- Type SII → ca. 500 g
- Type SIII → ca. 1.200 g
- Type SIV → ca. 2.500 g
- Type SV → ca. 4.000 g
+ Montage
Video
+ Onderhoud
Video
+ Filtermaten
Filtertorpedo's met filtermaten (mm) zijn uit voorraad leverbaar.
| S = | 0,25 | 0,3 | 0,4 | 0,6 | 0,8 | 1,0 | 1.2 | 1.4 |
+ Afmetingen

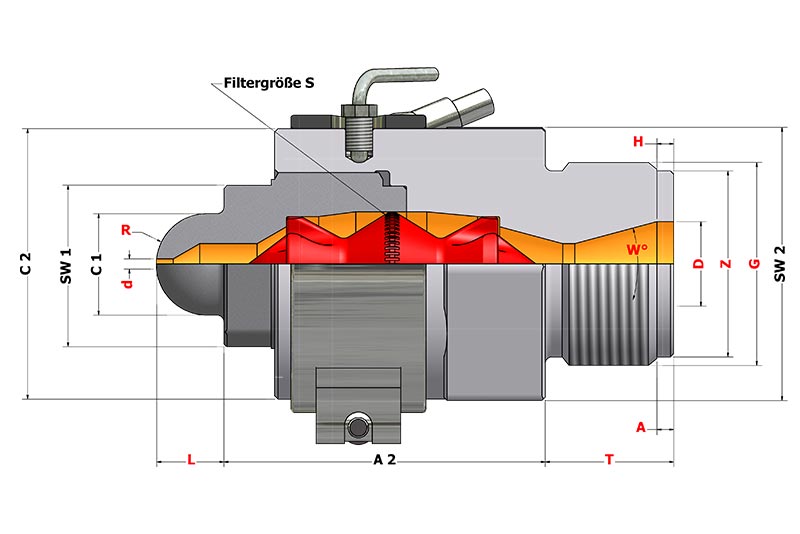

| Gegevens en standaardafmetingen (mm) | SI | SII | SIII | SIV | SV | |
| mogelijk schotgewicht* | gr. | 150 | 500 | 1.200 | 2.500 | 4.000 |
| maximale injectiedruk | beer | 3.000 | 3.000 | 3.000 | 3.000 | 3.000 |
| Lengtemaat | A2 | 75 | 96 | 127 | 154 | 198 |
| Diameter kop | C1 | 30 | 30 | 40 | 40 | 60 |
| Lichaamsdiameter | C2 | 60 | 80 | 100 | 110 | 130 |
| Zeshoekige kop | SW1 | 32 | 46 | 60 | 60 | 80 |
| Zeshoekig lichaam | SW2 | 60 | 80 | 90 | 90 | 100 |
+ Meer opties
- met afsluitfunctie;
- spuitkop met dompelmondstuk;
- spuitkop met binnendraad;
- spuitmondbasis met naaldzitting;
- met menginzetstuk, enz.

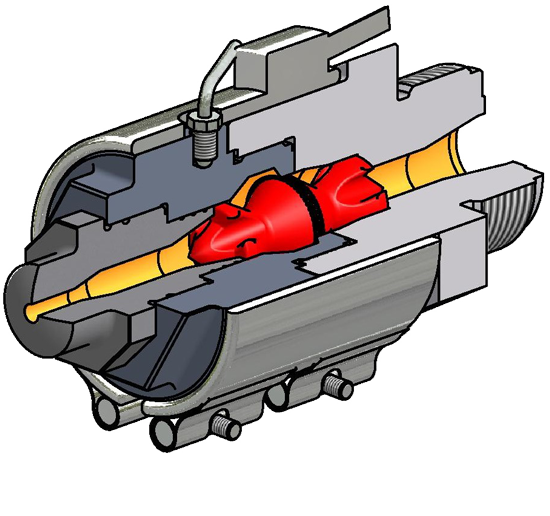

Torpedo filterneus - Type SR
Vanwege het goede reologische ontwerp kan het mondstuk worden gebruikt voor de verwerking van licht versterkte materialen.
Voor versterkte materialen raden we speciale coatings aan. Deze coatings gaan de schurende en corrosieve invloeden van de versterkte materialen tegen en verlengen de levensduur van de filterspuitmond.
Snelle reiniging
Filterreiniging vindt plaats op de spuitgietmachine, zonder demontage van het filter.
Optioneel ook verkrijgbaar met slijtvaste coating
Geschikt voor thermoplasten tot ca. 50% glasvezelgehalte.
Tot ca. 4000 gram schotgewicht.
Meer info
+ Shot gewichten
Het mogelijke shotgewicht is afhankelijk van het materiaal, de filtergrootte en de injectietijd. Het OFS-filtermondstuk type S wordt aangeboden in 5 maten. Als richtlijn kunnen de volgende gegevens worden aangehouden (bij een filtermaat S = 0,6 mm en materiaal PS):
- Type SI → ca. 150 g
- Type SII → ca. 500 g
- Type SIII → ca. 1.200 g
- Type SIV → ca. 2.500 g
- Type SV → ca. 4.000 g
+ Montage
+ Onderhoud
+ Filtermaten
Filtertorpedo's met filtratiematen (mm) zijn direct uit voorraad leverbaar.
| S = | 0.25 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 | 1.4 |
+ Afmetingen

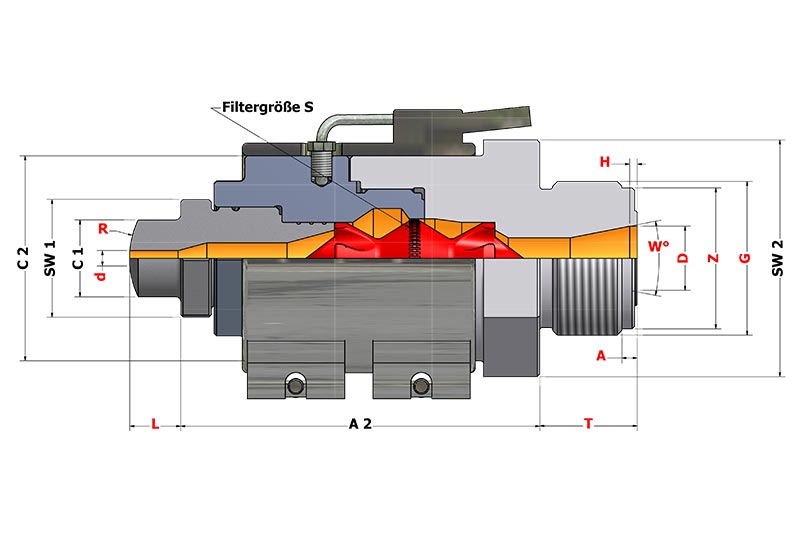

| Gegevens en standaardafmetingen (mm) | SRI | SRII | SRIII | SRIV | SRV | |
| mogelijk schotgewicht* | gr. | 150 | 500 | 1.200 | 2.500 | 4.000 |
| maximale injectiedruk | beer | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 |
| Lengtemaat | A2 | 115 | 140 | 190 | 220 | 275 |
| Diameter kop | C1 | 30 | 30 | 40 | 40 | 50 |
| Lichaamsdiameter | C2 | 60 | 80 | 100 | 110 | 130 |
| Zeshoekige kop | SW1 | 32 | 46 | 60 | 60 | 60 |
| Zeshoekig lichaam | SW2 | 60 | 80 | 90 | 90 | 90 |
+ Meer opties
- met vergrendelfunctie
- Mondstukkop met duikopzetstuk
- Sproeierkop met binnendraad
- Mondstuklichaam met naaldzitting
- met gemengd inzetstuk enz.

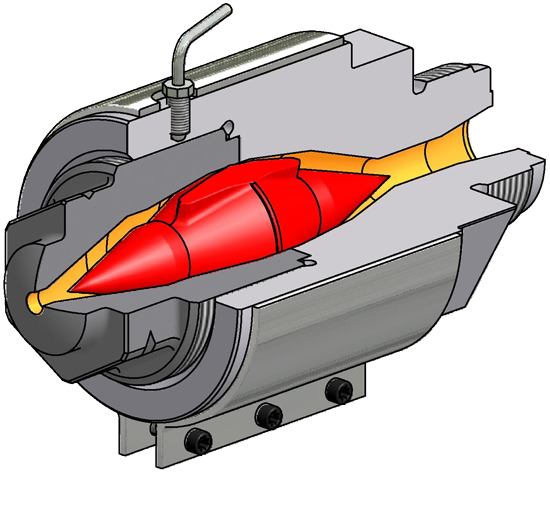

Torpedo filterneus - Type RS
Door het geoptimaliseerde reologische ontwerp van het mondstuk kunnen extreem schuif- en wrijvingsgevoelige materialen eenvoudig worden verwerkt.
Afhankelijk van het aandeel versterkingen worden echter coatings aanbevolen die schurende of corrosieve aantasting van het materiaal tegengaan en zo de levensduur van het mondstuk verlengen.
De basis van elke individuele OFS-filtersproeier zijn de technische procesgegevens die wij van onze klanten ontvangen. Onze OFS-filterdoppen worden berekend rekening houdend met het materiaal, het shotgewicht, de injectietijd en de filtergrootte, zodat ze zo voorzichtig mogelijk in het spuitproces kunnen wordenFilterreiniging vindt plaats op de spuitgietmachine, zonder demontage van het filter. geïntegreerd.
Eenvoudige reiniging
Onderdelen zijn makkelijk los- en vast te schroeven.
Tot ca. 2500 gram schotgewicht.
Meer info
+ Montage
Video
+ Onderhoud
Zeer eenvoudig in gebruik (delen in- en uitschroeven)
+ Afmetingen

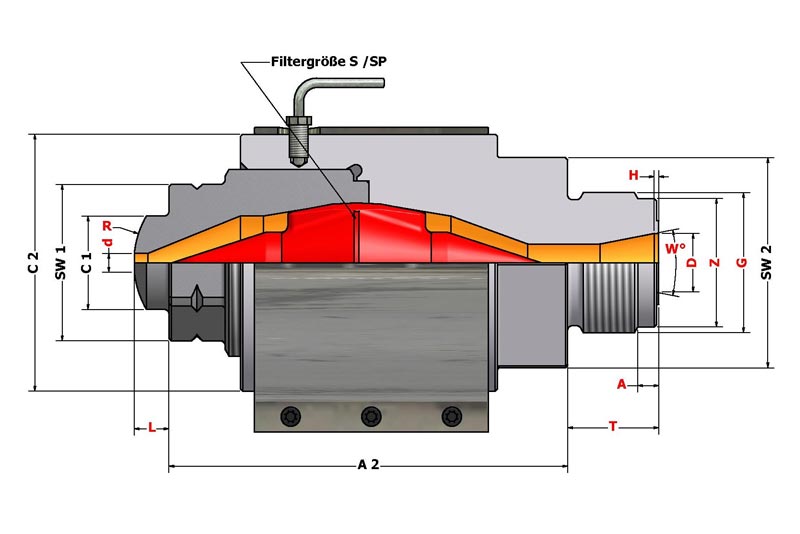

| Gegevens en standaardafmetingen (mm) | RSI | RSII | RSIII | RSIV | |
| mogelijk schotgewicht* | gr. | 150 | 500 | 1.200 | 2.500 |
| maximale injectiedruk | beer | 3.000 | 3.000 | 3.000 | 3.000 |
| Lengtemaat | A2 | 75 | 96 | 127 | 164 |
| Diameter kop | C1 | 30 | 30 | 40 | 40 |
| Lichaamsdiameter | C2 | 60 | 80 | 100 | 110 |
| Zeshoekige kop | SW1 | 32 | 46 | 60 | 60 |
| Zeshoekig lichaam | SW2 | 60 | 80 | 90 | 90 |
+ Meer opties
- met afsluitfunctie
- spuitkop met dompelmondstuk
- spuitkop met binnendraad
- spuitmondbasis met naaldzitting
- met menginzetstuk, enz.
